項目概況：

中國民生銀行股份公司（上交所：600016港交所：01988）是中國大陸第一家由民間資本設立的全國性商業銀行，成立于1996年1月12日。主要大股東包括劉永好的新希望集團，張宏偉的東方集團，盧志強的中國泛海控股集團，王玉貴代表的中國船東互保協會，中國人壽保險股份公司，史玉柱等。

項目名稱：民生銀行杭州數據中心

用戶需求：

塔體結構：玻璃鋼逆流式冷卻塔

循環水量：700m3/h

濕球溫度：28.5℃

進水溫度：37℃

回水溫度：32℃

電機功率：7.5KW-6P/每臺

設備噪音：≤65分貝

材質要求：殼體玻璃鋼，內部結構不銹鋼結構漂水損失：≤0.001%

冷卻塔設計標準：

1.[玻璃纖維增強塑料冷卻塔第1部分：中小型玻璃纖維增強塑料冷卻塔]（GB7190.1-2008）；

2.[塑料密度和相對密度試驗方法] GB/T1033；

3.[塑料拉伸性能試驗方法] GB/T1040；

4.[玻璃纖維增強塑料彎曲性能試驗方法] （GB/T1449-83）；

5.[塑料燃燒性能試驗方法氧指數法]　?。℅B/T2406）；

6.[玻璃纖維增強塑料樹脂含量試驗方法] （GB/T2577-89）；

7.[纖維增強塑料巴氏（巴柯爾）硬度試驗方法] （GB/T3854-83）；

8.[玻璃纖維增強塑料燃燒性能試驗方法  氧指數法] （GB/T8924-88）；

9.[L型冷卻塔風機] HG/T3132-1998 此標準是對ZBJ72001 [L型冷卻塔風機]標準的修改而編制的；

10.[冷卻塔性能測試]  CTIATC-105；

11.BS 4485：PART2 [冷卻塔性能測試方法]；

12.[濕式冷卻塔熱力性能驗收測試] DIN 1947；

13[機力通風式冷卻塔性能實驗方法] JIS B8609；

冷卻塔電機設計標準：

1. [旋轉電機基本技術要求] GB755；

2. [旋轉電機振動測量方法及限值]  (GB10068)

3. [旋轉電機冷卻方法]（GB/T1993）

4. 《電機尺寸及公差》GB4772.1—GB4772.3

5. 《旋轉電機噪聲測定方法及限值》GB10069

6. 《三相異步電動機試驗方法》GB1032

7. 《電機線端標志與旋轉方向》GB1971

8. 《電動機外殼防護分級》GB-4942.1

9. 《旋轉電機的特性參數》IEC60034-1

10.《試驗沖擊電壓峰值》IB/E346

11. [試驗沖擊電壓試驗方法] JB/E294；

冷卻塔安裝、試運行執行標準和規范：

1. 機械設備安裝工程施工及驗收通用規范] GB50231-98；

2. [電氣裝置安裝工程低壓電器施工及驗收規范] GB50254；

3. [自動化儀表安裝工程質量檢驗評定標準] GBJ131-90；

4. [電氣裝置安裝工程電氣照明裝置施工及驗收規范] GB50259；

5. [通風機械設備安裝工程質量檢驗評定標準] TJ305；

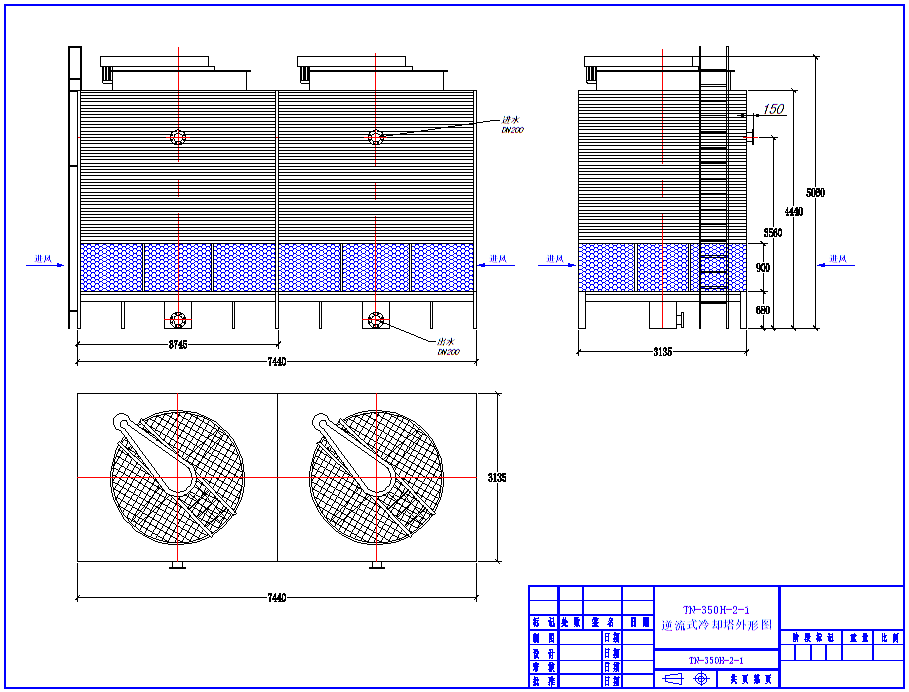

冷卻塔設計外形圖

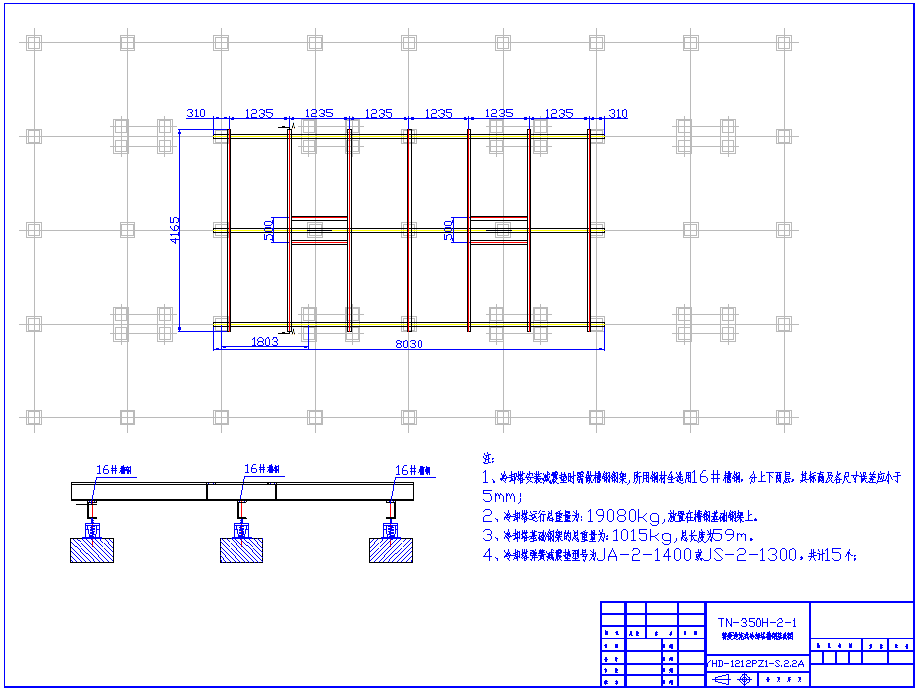

冷卻塔設計鋼結構基礎圖

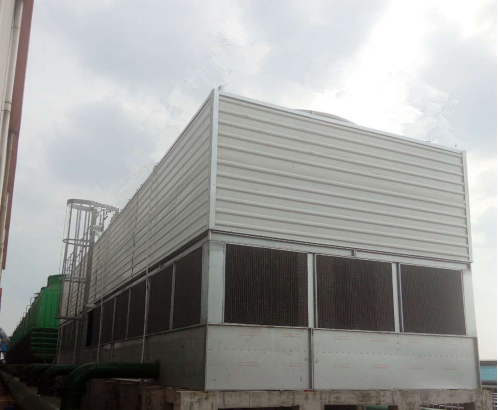

安裝完畢外觀圖



冷卻塔驗收標準

1、塔體外表面膠衣層均勻,色調均勻,無裂紋,劃痕。

2、塔體內外表面干凈、整潔、無灰塵、污物。

3、塔體邊緣整齊，厚度均勻，無分層，無變形。

4、塔體外表面上商標字跡清晰,端正，不得有污漬。、

5、金屬框架為進口優質不銹鋼材質，表面應平整，無彎曲，銹蝕，損傷等現象，不得出現變形。
